適用場景: 適用于變電站GIS、變壓器、電抗器的局部放電帶電測試,也可用于開關柜等變電站其它設備的局放帶電檢測與定位分析,可根據局放信號的相位特征和波形特征,判斷局放類型。
客服咨詢
24小時在線
免費保修
12月免費保修
產品培訓
在線培訓支持
4通道UHF調理單元,可同時連接4路UHF傳感器,用于GIS現場測試
提供4路低噪聲超聲波前置放大器,及超聲波傳感器有效解決現場GIS及變壓器測試干擾問題

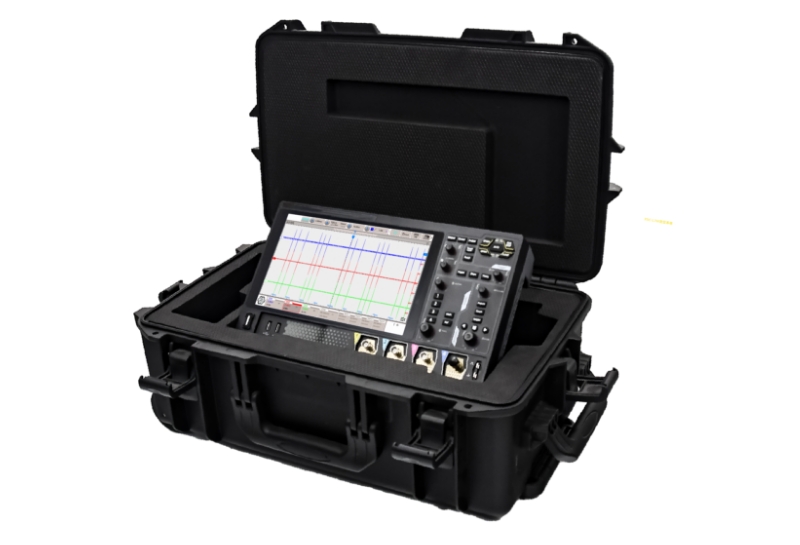

采用高速數字存儲示波器,可分析特高頻及超聲波信號的波形細節和時域特征,并對局放源進行精確定位分析
利用聲電聯合檢測技術,可對局放源進行準確定位分析,定位精度高
提供高通、低通、帶通可控,增益可控,便于分析信號周期特性及定位分析
便攜式設計,便于現場測試或?qū)嶒?yàn)室使用
采樣主機 | |
系統采樣率 | 4Gs/a/s |
系統模擬帶寬 | 800MHz |
存儲深度 | 500Mpts |
檢測通道數 | 4 |
顯示方式 | 10.1英寸多點觸控電容屏 |
特高頻信號調理器 | |
UHF通道數 | 4通道 |
濾波器 | 高通、低通、帶通可選 |
增益 | 低增益、高增益可選 |
供電方式 | 7.4V鋰電池供電 |
接口 | BNC |
特高頻傳感器 | |
檢測帶寬 | 300MHz~1500MHz |
等效高度 | >10 |
前置超聲放大器 | |
帶寬 | 20kHz~1200kHz |
增益 | 20dB、40dB可調 |
輸入方式 | 單端、差分可調 |
供電方式 | 7.4V鋰電池供電 |
接觸式超聲波傳感器 | |
檢測帶寬 | 20kHz~300kHz |
工作環境 | |
工作溫度 | -10~50℃ |
環境濕度 | ≤85%RH,無結露 |

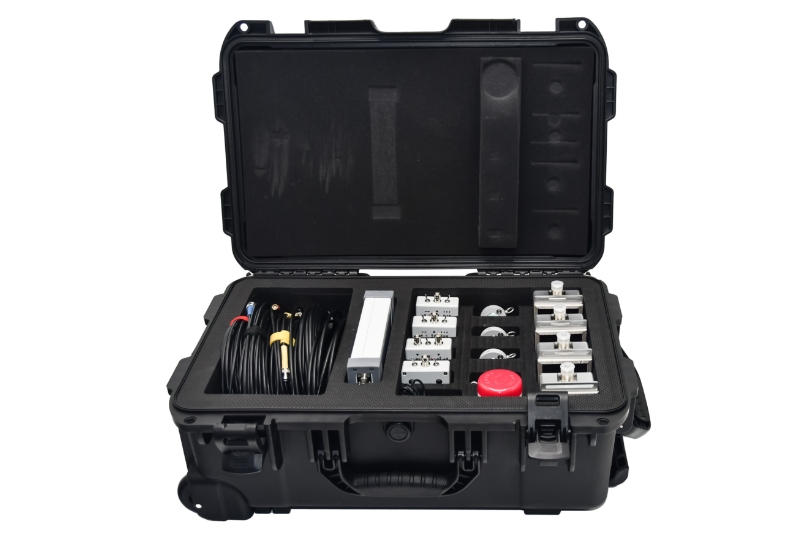

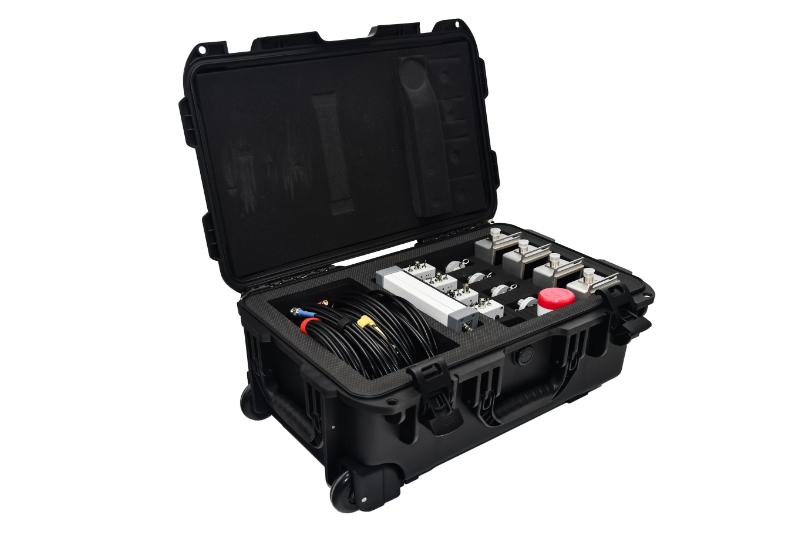

以標準紙箱包裝 | |
---|---|
高速示波器 | 一臺 |
特高頻傳感器 | 四個 |
特高頻信號調理器 | 一個 |
超聲前置放大器 | 四個 |
接觸式超聲波傳感器 | 四個 |
專用連接線 | 一套 |
安全防護箱 | 二只 |
