PDKX-9X05數字式局部放電檢測儀

適用場景：數 字式局部放電檢測儀滿足 IEC60270、 GB/T7354-2018標準，可完成測量和記錄局部放電（PD）以及交流測試電壓，是檢測、記錄和分析局部放電事件的數據采集與分析工具，既可以在實驗室使用，也可以應用于現場交接測量。

PDKX-9X05數字式局部放電檢測儀說明書.DOC預覽下載
PDKX-9X05數字式局部放電檢測儀.PDF預覽下載

客服咨詢
24小時在線
免費保修
12月免費保修
產品培訓
在線培訓支持

功能特點
技術參數
包裝清單

功能特點:

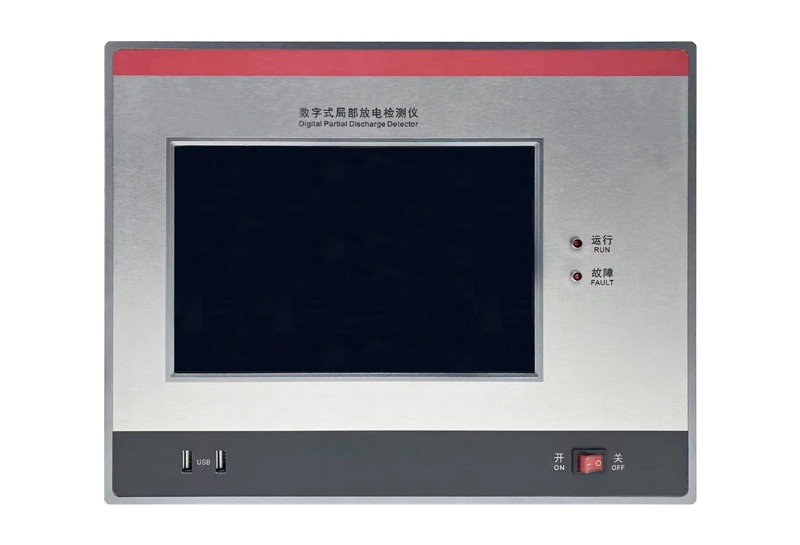

采用立式結構設計，Linux系統，配合10.1寸電容觸摸屏，具備靈活的數據存儲及導出功能

具備串行通訊功能，將試驗數據實時與其他集成軟件交亙

擁有數字式局部放電檢測儀中最為靈活的分析工具。噪聲抑制、PRPS及PRPD分析、放電模式特征鑒別等拓展功能

具有豐富的硬件及軟件噪聲抑制模塊，增加了設備現場的抗干擾能力

滿足 IEC 標準的噪聲抑制方法包括: 時間窗法、脈沖平滑法，進一步提升了現場干擾抑制能力

技術參數:

檢測主機
操作系統	Linux
顯示屏	10.1寸高清觸摸屏
內存容量	8G
測量通道	1-3通道可選
輸入阻抗	50Ω
模擬濾波器
下限頻率f_L	10kHz、20kHz、40kHz、60kHz、80kHz可選
上限頻率f_U	100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可選
檢測靈敏度
<1pC (CA=10nF/CK=1nF) <0.1pC (CA=1nF/CK=1nF)
采樣精度	14bit
采樣率	100MHz
增益調節范圍	60dB、40dB、20dB、0dB、-20dB、-40dB 自動或手動可調
電容量范圍	6pF~250μF
線性度誤差	<±3%
同步頻率	10~450Hz
同步方式	電源同步或電壓輸入同步自動切換
同步精度	<1°

標配選件:

包裝清單:

以標準紙箱包裝
檢測主機	一臺
分壓式測量阻抗（測量阻抗按通道數配置）	一個
校準脈沖發生器	一個
三芯電源線	一條
接地線	一根
鍵鼠套裝	一套
移動U盤	一個
專用測試線	一套
USB充電器（數據線）	一只
安全防護箱	一只
